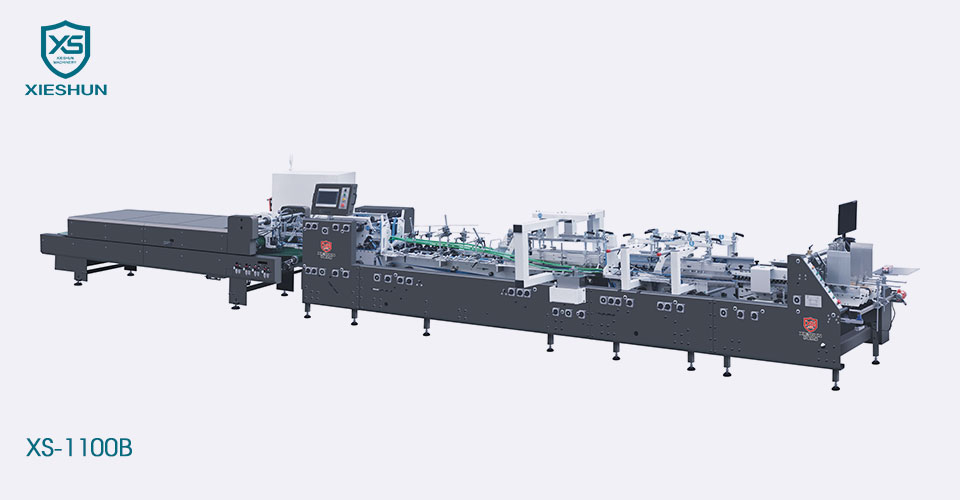

XS-1100B Sie eignet sich für Kartonagen mit einem Gewicht von 200 bis 800 g/m² und verarbeitet Wellpappschachteln mit den Wellentypen N/E und F, was eine hohe Geschwindigkeit und zuverlässige Leistung gewährleistet.
| Modell | XS-1100 B |
|---|---|
| Geeignetes Material | 200-800g/㎡Karton und N/F&E-Wellpappe |
| Geschwindigkeitsbereich | 0-400 m/min |
| Tippgeschwindigkeit | 30m/min |
| Maximale Leerbreite | 1100 mm |
| Abmessung (L) | 13500 mm |
| Abmessung (B*H) | 1850 mm × 1600 mm |
| Mechanisches Gewicht | 8T |
| Mechanische Kraft | 19 kW |
| Druckluft | 6bar |
| Kapazität des Luftkompressors | 10㎡/h |
| Fassungsvermögen des Lufttanks | 60L |
| Modell |
|
XS-1100 B |
|---|---|---|
|
A | 170–1100 mm |
| B | 100–900 mm | |
| E | 70–540 mm | |
|
A | 170–1050 mm |
| B | 170–900 mm | |
| E | 80-540mm |
|
Feeder ◆Die linken und rechten Seitenleitbleche können zur einfachen Bedienung angehoben werden. ◆Das Papiereinzugsband der Papiereinzugseinheit kann unabhängig eingestellt werden, um einen reibungslosen und stabilen Papiereinzug zu gewährleisten. ◆Servomotor, unabhängige Geschwindigkeitsregelung zur Gewährleistung eines gleichmäßigen Papierabstands. ◆Papiereinzugssaugvorrichtung (optional). |
|
Ausrichtung ◆Der von der Papierzuführungsabteilung verschickte Karton wird von der Korrekturabteilung korrigiert und geführt, damit der Karton in einer geraden Linie verläuft. ◆Der obere Druckantrieb der Korrekturabteilung kann nach oben und unten verstellt werden, um sich an unterschiedliche Kartonstärken anzupassen und eine Stabilitätsgarantie zu bieten. |
|
Unten verriegeln 3 Gruppen von Förderbandstrukturen, segmentierte obere Bandplattenfunktion, können die Probleme bei der Herstellung von speziell geformten Kastenprodukten effektiv überwinden. Die mittlere obere Gürtelplatte ist abnehmbar und kann je nach Produktanforderungen zerlegt und debuggt werden. |
|
Untere Klebeeinheit ◆Mechanische linke und rechte untere Leimzylinder, mit separatem Design von Leimrad und Leimzylinder, hohe Geschwindigkeit ohne Leimauswurf, bequeme Reinigung und Wartung. ◆Das Leimrad ist 5 mm breit und kann je nach Produkt ausgetauscht werden. |
|
Faltabschnitt ◆3-Platten-Antriebsriemenplattenstruktur, die mittlere Platte kann unabhängig zerlegt werden, was für die Formung kleiner Kisten praktisch ist. ◆Die Geschwindigkeiten des linken und rechten äußeren Faltbandes können unabhängig voneinander feinabgestimmt werden, um Formgenauigkeit sicherzustellen. |
|
Transferbereich ◆Separater Motor mit unabhängiger Frequenzumwandlung. ◆Die Einstellung der oberen und unteren Bandverlängerung ist einfach und leicht zu bedienen. ◆Ausgestattet mit einem elektronischen Hochgeschwindigkeits-Kickzähler. |
|
Bedienfeld ◆10-Zoll großer Bildschirm, einfache und intuitive Bedienung. ◆Mehrere Sprachen verfügbar. ◆Speicherfunktion und Fernbedienung (optional). |
|
Förderer ◆Im Automatikmodus wird der Kastenabstand eingestellt, die Bandgeschwindigkeit und die Host-Geschwindigkeit sind proportional miteinander verknüpft und das Band bewegt sich, wenn die Photoelektrik den Kasten erkennt. ◆Im manuellen Modus bewegt sich das Band mit konstanter Geschwindigkeit und wird nicht von der Host-Geschwindigkeit beeinflusst. ◆Der Druckteil übernimmt pneumatisches Pressen, die Drucksteuerung ist präziser und der Produktbindungseffekt ist garantierter. |
