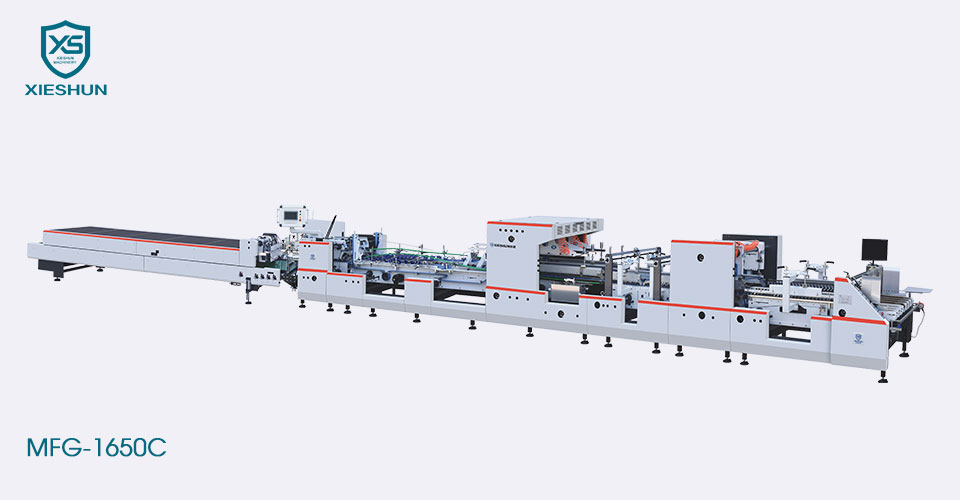

Die automatische Hochleistungs-Faltschachtelklebemaschine XIESHUN MFG-1650C mit 4 und 6 Ecken ist für den Einsatz in der Verpackungsindustrie mittlerer und großer Kartons konzipiert. Es verfügt über spezielle selbstfahrende Oberträger zum präzisen Falten von Mikrowell- und Wellpappkartons. Die Faltung wird von einem unabhängigen Servomotor angetrieben, der eine präzise Geschwindigkeitsregelung ermöglicht. Die Maschine verfügt außerdem über eine optionale Funktion zum sekundären Rillen, um das Fischende von Kartons auszurichten, die aus Gründen wie unsachgemäßem Stanzen und Falzen möglicherweise falsch ausgerichtet sind.
| Modell | MFG-1650 C |
|---|---|
| Geeignetes Material | 200-800g/㎡Karton und N/F&E-Wellpappe |
| Geschwindigkeitsbereich | 0-400 m/min |
| Tippgeschwindigkeit | 30m/min |
| Maximale Leerbreite | 1650 mm |
| Abmessung (L) | 1800 mm |
| Abmessung (B*H) | 2200 mm × 1600 mm |
| Mechanisches Gewicht | 12T |
| Mechanische Kraft | 29 kW |
| Druckluft | 6bar |
| Kapazität des Luftkompressors | 10㎡/h |
| Fassungsvermögen des Lufttanks | 60L |
| Modell |
|
|
MFG-1650 C |
|---|---|---|---|
|
|
|
z Min/mm | z Max/mm |
|
A | 100mm | 1650 mm |
| B | 180mm | 1000mm | |
| E | 85mm | 815 mm | |
|
A | 200mm | 1600 mm |
| B | 100mm | 1000mm | |
| E | 90mm | 790 mm | |
|
A | 180mm | 1600 mm |
| B | 140mm | 1000mm | |
| H | 30mm | 150mm | |
|
A | 180mm | 1600 mm |
| B | 140mm | 1000mm | |
| H | 30mm | 150mm | |
|
A | 220mm | 1400 mm |
| B | 140mm | 1000mm | |
| E | 15mm | 50mm |
|
Feeder ◆Die linken und rechten Seitenleitbleche lassen sich leicht anheben. ◆Das Papiereinzugsband der Papiereinzugseinheit kann unabhängig eingestellt werden, um einen reibungslosen Papiereinzug zu gewährleisten. ◆Servomotor, unabhängige Geschwindigkeitsregelung zur Gewährleistung eines gleichmäßigen Papierabstands. ◆Papiereinzugssaugvorrichtung (optional). |
|
Ausrichtung ◆Der von der Papierzuführungseinheit ausgegebene Karton wird von der Korrektureinheit korrigiert und geführt, damit der Karton in einer geraden Linie verläuft. ◆Der obere Druckantrieb der Korrektureinheit kann nach oben und unten verstellt werden, um sich an unterschiedliche Kartonstärken anzupassen und Stabilität zu gewährleisten. |
|
Vorfaltabschnitt ◆Die segmentierten linken und rechten oberen Bandplatten können entsprechend den Produktanforderungen angepasst werden, was schnell und effizient ist. ◆Es kann die 180-Grad-Vorfaltung des Kartons auf Linie 1 und die 135-Grad-Vorfaltung der dritten Linie effizient abschließen und so den endgültigen Formeffekt optimieren. ◆Selbstfahrende Oberträger, präzise Faltung für Wellpappenkartons |
|
Unten verriegeln Drei Gruppen von Förderbandstrukturen mit segmentierter Oberbandplattenfunktion können die Probleme bei der Herstellung von speziell geformten Schachtelprodukten wirksam überwinden. Die mittlere obere Gürtelplatte ist abnehmbar und kann je nach Produktanforderungen zerlegt und debuggt werden. |
|
4- und 6-Ecken-Gerät ◆Der vom intelligenten Servomotor angetriebene und gesteuerte elektronische Falthaken ist auf zwei unabhängig gesteuerten Servoachsen installiert, um das Falten aller Kartonklappen präzise zu führen. ◆Es können Viereck- und Sechseckschachteln sowie andere verschiedene Arten hergestellt werden. ◆Die Mensch-Maschine-Schnittstelle ist intelligent eingerichtet, einfach zu bedienen, intuitiv und leicht zu verstehen.
|
|
Untere Klebeeinheit ◆Mechanische linke und rechte untere Leimzylinder, mit separatem Leimrad und Leimzylinder-Design, hohe Geschwindigkeit ohne Leimauswurf, leicht zu reinigen und zu warten. ◆Das Leimrad ist 5 mm breit und kann je nach Produkt ausgetauscht werden. |
|
Faltabschnitt ◆3-Platten-Antriebsriemenplattenstruktur. ◆Die Geschwindigkeiten des linken und rechten äußeren Faltbands können unabhängig voneinander feinabgestimmt werden, um die Formgenauigkeit sicherzustellen. ◆Selbstfahrende Oberträger, präzise Faltung für Wellpappenkartons |
|
Transferbereich ◆Unabhängige Frequenzumwandlung separater Motoren. ◆Einfache Einstellung der oberen und unteren Riemenverlängerung. ◆Ausgestattet mit einem elektronischen Hochgeschwindigkeits-Kickzähler. |
|
Bedienfeld ◆Übernehmen Sie einen 10-Zoll-Großbildschirm mit einfacher und intuitiver Bedienung. ◆Mehrere Sprachen sind verfügbar. ◆Speicherfunktion und Fernbedienung (optional). |
|
Förderer ◆Im Automatikmodus wird der Kastenabstand eingestellt, die Bandgeschwindigkeit und die Host-Geschwindigkeit sind proportional miteinander verknüpft und das Band bewegt sich, wenn die Photoelektrik den Kasten erkennt. ◆Im manuellen Modus bewegt sich das Band mit konstanter Geschwindigkeit und wird nicht von der Host-Geschwindigkeit beeinflusst. ◆Der Druckteil übernimmt pneumatisches Pressen, die Drucksteuerung ist präziser und der Produktbindungseffekt ist garantierter. |
