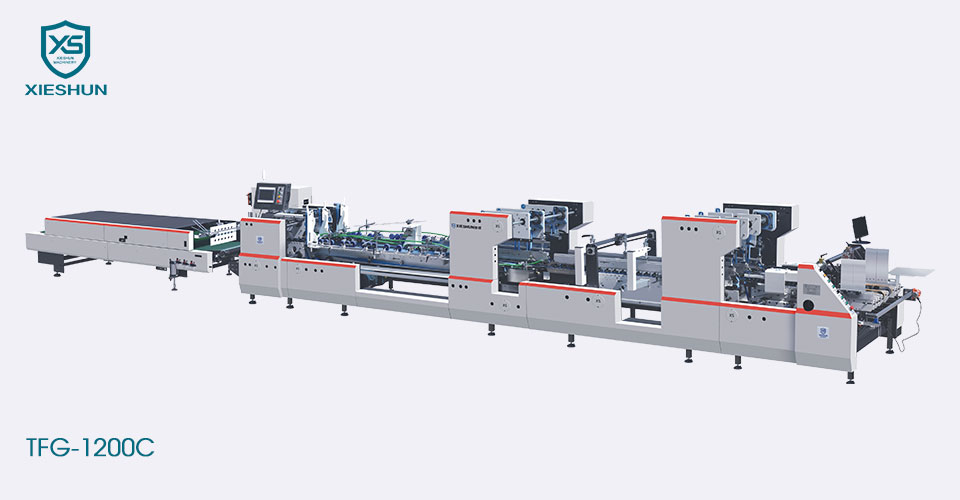

Mit einer optionalen klappbaren Innenhebefunktion, schnellem Zubehörwechsel, einfachem Einrichtungsprozess und erhöhter Produktionsgeschwindigkeit bietet die 4/6-Ecken-Hochgeschwindigkeits-Faltschachtelklebemaschine hohe Produktivität und hochwertige Ergebnisse. Es wurde entwickelt, um den strengen Anforderungen der Verpackungsindustrie gerecht zu werden, und ist somit eine ideale Lösung für Unternehmen, die effiziente und zuverlässige Verpackungslösungen suchen.
| Modell | TFG-1200 C |
|---|---|
| Geeignetes Material | 200-800g/㎡Karton und N/F&E-Wellpappe |
| Geschwindigkeitsbereich | 0-400 m/min |
| Tippgeschwindigkeit | 30m/min |
| Maximale Leerbreite | 1200 mm |
| Abmessung (L) | 15800 mm |
| Abmessung (B*H) | 1850 mm × 1900 mm |
| Mechanisches Gewicht | 10T |
| Mechanische Kraft | 23,2 kW |
| Druckluft | 6bar |
| Kapazität des Luftkompressors | 10㎡/h |
| Fassungsvermögen des Lufttanks | 60L |
| Modell |
|
TFG-1200 C |
|---|---|---|
|
A | 170–1200 mm |
| B | 100–900 mm | |
| E | 70–560 mm | |
|
A | 170–1050 mm |
| B | 170–900 mm | |
| E | 80-560mm | |
|
A | 160–1050 mm |
| B | 160–800 mm | |
| H | 25–120 mm | |
|
A | 330–1020 mm |
| B | 160–450 mm | |
| H | 25–120 mm | |
|
A | 330–1020 mm |
| B | 160–800 mm | |
| H | 25–120 mm |
|
Feeder ◆Die linken und rechten Seitenleitbleche lassen sich leicht anheben. ◆Das Papiereinzugsband der Papiereinzugseinheit kann unabhängig eingestellt werden, um einen reibungslosen und stabilen Papiereinzug zu gewährleisten. ◆Servomotor, unabhängige Geschwindigkeitsregelung zur Gewährleistung eines gleichmäßigen Papierabstands. ◆Papiereinzugssaugvorrichtung (optional). |
|
Ausrichtung ◆Der von der Papierzuführungsabteilung verschickte Karton wird von der Korrekturabteilung korrigiert und geführt, damit der Karton in einer geraden Linie läuft. ◆Der obere Druckantrieb der Korrekturabteilung kann nach oben und unten verstellt werden, um sich an unterschiedliche Kartonstärken anzupassen und eine Stabilitätsgarantie zu bieten. |
|
Vorfaltbereich ◆Die segmentierten linken und rechten oberen Bandplatten können entsprechend den Produktanforderungen angepasst werden, was schnell und effizient ist. ◆Es kann die 180-Grad-Vorfaltung des Kartons auf Linie 1 und die 135-Grad-Vorfaltung der dritten Linie effizient abschließen, um den endgültigen Formeffekt zu optimieren. ◆Selbstfahrende Oberträger, präzise Faltung für Wellpappkartons |
|
Unten verriegeln Drei Gruppen von Förderbandstrukturen mit segmentierter Oberbandplattenfunktion können die Probleme bei der Herstellung von speziell geformten Schachtelprodukten wirksam überwinden. Die mittlere obere Gürtelplatte ist abnehmbar und kann je nach Produktanforderungen zerlegt und debuggt werden. |
|
4- und 6-Ecken-Gerät ◆Der vom intelligenten Servomotor angetriebene und gesteuerte elektronische Falthaken ist auf zwei unabhängig gesteuerten Servoachsen installiert, um das Falten aller Kartonklappen präzise zu führen. ◆Es können Viereck- und Sechseckschachteln sowie andere verschiedene Arten hergestellt werden. ◆Die Mensch-Maschine-Schnittstelle ist intelligent eingerichtet, einfach zu bedienen, intuitiv und leicht zu verstehen.
|
|
Untere Klebeeinheit ◆Mechanische linke und rechte untere Leimzylinder, mit separatem Design von Leimrad und Leimzylinder, hohe Geschwindigkeit ohne Leimauswurf, leicht zu reinigen und zu warten. ◆Das Leimrad ist 5 mm breit und kann je nach Produkt ausgetauscht werden. |
|
Faltabschnitt ◆3-Platten-Antriebsriemenstruktur. ◆Die Geschwindigkeiten des linken und rechten äußeren Faltbandes können unabhängig voneinander feinabgestimmt werden, um Formgenauigkeit sicherzustellen. ◆Selbstfahrende Oberträger, präzise Faltung für Wellpappkartons |
|
Transferbereich ◆Separater Motor mit unabhängiger Frequenzumwandlung. ◆Die Einstellung der oberen und unteren Bandverlängerung ist einfach und leicht zu bedienen. ◆Ausgestattet mit einem elektronischen Hochgeschwindigkeits-Kickzähler. |
|
Bedienfeld ◆Übernehmen Sie einen 10-Zoll-Großbildschirm mit einfacher und intuitiver Bedienung. ◆Mehrere Sprachen sind verfügbar. ◆Speicherfunktion und Fernbedienung (optional). |
|
Förderer ◆Im Automatikmodus wird der Kastenabstand eingestellt, die Bandgeschwindigkeit und die Host-Geschwindigkeit sind proportional miteinander verknüpft und das Band bewegt sich, wenn die Photoelektrik den Kasten erkennt. ◆Im manuellen Modus bewegt sich das Band mit konstanter Geschwindigkeit und wird nicht von der Host-Geschwindigkeit beeinflusst. ◆Der Druckteil übernimmt pneumatisches Pressen, die Drucksteuerung ist präziser und der Produktbindungseffekt ist garantierter. |
