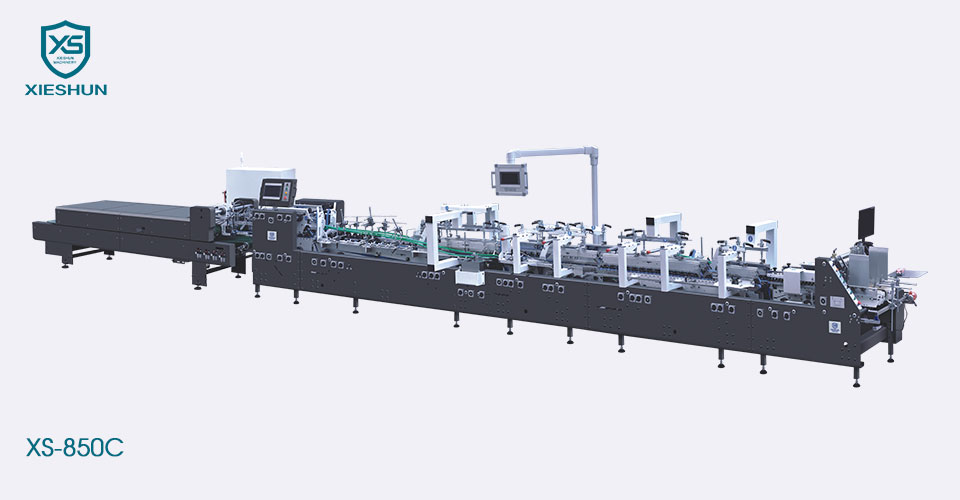

XIESHUN 4/6-Ecken-Automatik-Hochgeschwindigkeits-Faltschachtelklebemaschine XS-850C ist für die Verarbeitung kleiner und mittelgroßer Kartons wie in der Pharma- oder Kosmetikindustrie konzipiert. Es handelt sich um flexible und einfach zu bedienende Schachteln mit gerader Linie, Faltschachteln, Doppelwandschachteln und 4/6-Eckschachteln, Karton 200–800 g/m² und Wellpappenschachteln mit N/E- und F-Welle.
| Modell | XS-850 C |
|---|---|
| Geeignetes Material | 200-800g/㎡Karton und N/F&E-Wellpappe |
| Geschwindigkeitsbereich | 0-400 m/min |
| Tippgeschwindigkeit | 30m/min |
| Maximale Leerbreite | 850mm |
| Abmessung (L) | 15300 mm |
| Abmessung (B*H) | 1600 mm × 1900 mm |
| Mechanisches Gewicht | 8T |
| Mechanische Kraft | 23 kW |
| Druckluft | 6bar |
| Kapazität des Luftkompressors | 10㎡/h |
| Fassungsvermögen des Lufttanks | 60L |
| Modell |
|
XS-850 C |
|---|---|---|
|
A | 160–850 mm |
| B | 100–900 mm | |
| E | 70–420 mm | |
|
A | 170–800 mm |
| B | 170–900 mm | |
| E | 80-420mm | |
|
A | 160–800 mm |
| B | 160–800 mm | |
| H | 25–120 mm | |
|
A | 270–700 mm |
| B | 160–450 mm | |
| H | 25–120 mm | |
|
A | 270–700 mm |
| B | 160–800 mm | |
| H | 25–120 mm |
|
Feeder ◆Die linken und rechten Seitenleitbleche können zur einfachen Bedienung angehoben werden. ◆Das Papiereinzugsband der Papiereinzugseinheit kann unabhängig eingestellt werden, um einen reibungslosen und stabilen Papiereinzug zu gewährleisten. ◆Servomotor, unabhängige Geschwindigkeitsregelung zur Gewährleistung eines gleichmäßigen Papierabstands. ◆Papiereinzugssaugvorrichtung (optional). |
|
Ausrichtung ◆Der von der Papierzuführungsabteilung verschickte Karton wird von der Korrekturabteilung korrigiert und geführt, damit der Karton in einer geraden Linie verläuft. ◆Der obere Druckantrieb der Korrekturabteilung kann nach oben und unten verstellt werden, um sich an unterschiedliche Kartonstärken anzupassen und eine Stabilitätsgarantie zu bieten. |
|
Vorfaltbereich ◆Die segmentierten linken und rechten oberen Bandplatten können entsprechend den Produktanforderungen angepasst werden, was schnell und effizient ist. ◆Es kann die 180-Grad-Vorfaltung des Kartons auf Linie 1 und die 135-Grad-Vorfaltung der dritten Linie effizient abschließen, um den endgültigen Formeffekt zu optimieren. |
|
Unten verriegeln 3 Gruppen von Förderbandstrukturen, segmentierte Oberbandplattenfunktion, können die Probleme bei der Herstellung von speziell geformten Kastenprodukten effektiv überwinden. Die mittlere obere Gürtelplatte ist abnehmbar und kann je nach Produktanforderungen zerlegt und debuggt werden. |
|
Vier- und Sechs-Ecken-Gerät. 4- und 6-Ecken-Gerät ◆Der vom intelligenten Servomotor angetriebene und gesteuerte elektronische Falthaken ist auf zwei unabhängig gesteuerten Servoachsen installiert, um das Falten aller Kartonklappen präzise zu führen. ◆Es können Vier- und Sechs-Eck-Boxen und andere verschiedene Typen hergestellt werden. ◆Die Mensch-Maschine-Schnittstelle ist intelligent eingerichtet, einfach zu bedienen, intuitiv und leicht zu verstehen.
|
|
Untere Klebeeinheit ◆Mechanische linke und rechte untere Leimzylinder, mit separatem Design von Leimrad und Leimzylinder, hohe Geschwindigkeit ohne Leimauswurf, leicht zu reinigen und zu warten. ◆Das Leimrad ist 5 mm breit und kann je nach Produkt ausgetauscht werden. |
|
Faltabschnitt ◆3-Platten-Antriebsriemenplattenstruktur, die mittlere Platte kann unabhängig zerlegt werden, was für die Formung kleiner Kisten praktisch ist. ◆Die Geschwindigkeiten des linken und rechten äußeren Faltbandes können unabhängig voneinander feinabgestimmt werden, um Formgenauigkeit sicherzustellen. |
|
Transferbereich ◆Separater Motor mit unabhängiger Frequenzumwandlung. ◆Die Einstellung der oberen und unteren Bandverlängerung ist einfach und leicht zu bedienen. ◆Ausgestattet mit einem elektronischen Hochgeschwindigkeits-Kickzähler. |
|
Bedienfeld ◆10 Zoll großer Bildschirm, einfache und intuitive Bedienung. ◆Mehrere Sprachen verfügbar. ◆Speicherfunktion und Fernbedienung (optional). |
|
Förderer ◆Im Automatikmodus wird der Kastenabstand eingestellt, die Bandgeschwindigkeit und die Host-Geschwindigkeit sind proportional miteinander verknüpft und das Band bewegt sich, wenn die Photoelektrik den Kasten erkennt. ◆Im manuellen Modus bewegt sich das Band mit konstanter Geschwindigkeit und wird nicht von der Host-Geschwindigkeit beeinflusst. ◆Der Druckteil übernimmt pneumatisches Pressen, die Drucksteuerung ist präziser und der Produktbindungseffekt ist garantierter. |
